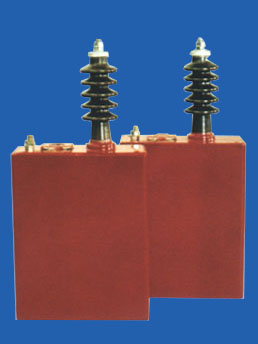

脉冲电容器
脉冲电容器用于冲击电压发生器和冲击电流发生器及振荡回路等高压试验装置，此外还可用于电磁成型、液电成型、液电破碎，储能焊接，海底探矿以及生产高温等离子超强冲击磁场，强冲击光源、激光等装置中。
脉冲电容器一般为户内装置。适用环境温度±40℃，海拔不超过1000米的地区使用。脉冲电容器由于具体用途不同，结构上差别很大。电容器的外壳有绝缘套筒、瓷套筒及钢板三种，部分圆标形电容器内部装有抗张器，用以补偿随油体积温度的变化。
主要技术参数 |
|
| 型号 |
额定电压（KV） |
标称电容（uF） |
外型尺寸（长×宽×高）mm |
重量（kg） |
备注 |
| MW1-500 |
1 |
500 |
380×110×855 |
29 |
分压低压臂 |
| MW1-1000 |
1 |
1000 |
330×135×855 |
52 |
分压低压臂 |
| MW3-200 |
3 |
200 |
372×143×480 |
23 |
分压低压臂 |
| MW5-190 |
5 |
190 |
360×150×935 |
60 |
分压低压臂 |
| MW8-20 |
8 |
20 |
380×110×475 |
22 |
分压低压臂 |
| MW35-3 |
35 |
3 |
380×110×850 |
48 |
分压低压臂 |
| MW50-0.1 |
50 |
0.1 |
380×110×498 |
23.5 |
分压低压臂 |
| MW220-0.1 |
220 |
0.1 |
φ410×820 |
40 |
分压低压臂 |
| MW4-50 |
4 |
50 |
302×122×405 |
22 |
冲击电流 |
| MW50-0.6 |
50 |
0.6 |
342×302×1640 |
225 |
冲击电流 |
| MW50-4 |
50 |
4 |
575×530×1035 |
364 |
冲击电流 |
| MWF50-3 |
50 |
3 |
400×328×930 |
146 |
连续脉冲 |
| MWF80-1 |
80 |
1 |
640×310×1000 |
240 |
连续脉冲 |
| MWF50-2.5 |
50 |
2.5 |
640×310×900 |
240 |
连续脉冲 |
| MWF40-2 |
40 |
2 |
330×155×1160 |
80 |
冲击电流 |
| MWF60-2 |
60 |
2 |
330×190×1400 |
111 |
冲击电流 |
| MWF30-18 |
30 |
18 |
310×310×1540 |
220 |
振荡回路 |
| MFF30-18 |
30 |
18 |
342×302×1408 |
246 |
振荡回路 |
| MWF40-0.03 |
40 |
0.03 |
φ185×210 |
8 |
整流滤波直流高压 |
| MWF50-0.08 |
50 |
0.08 |
φ290×320 |
16 |
整流滤波直流高压 |
| MW100-1 |
100 |
1 |
600×440×1360 |
460 |
整流滤波直流高压 |
| MW100-1.2 |
100 |
1.2 |
620×205×1310 |
206 |
|
| MW150-0.65 |
|
|
620×300×1970 |
440 |
|
| MW150-1 |
|
|
620×300×1970 |
440 |
|
| MWF200-0.2 |
|
|
φ630×820 |
300 |
冲击电压 |
| MWF220-0.25 |
|
|
φ630×850 |
320 |
冲击电压 |
|
|
