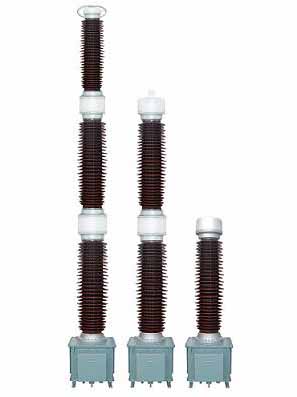

电容式电压互感器的简介

　电容式电压互感器是由串联电容器抽取电压,再经变压器变压作为表计、继电保护等的电压源的电压互感器，电容式电压互感器还可以将载波频率耦合到输电线用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。因此和常规的电磁式电压互感器相比，电容式电压互感器器除可防止因电压互感器铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

电容式电压互感器主要由电容分压器和中压变压器组成。电容分压器由瓷套和装在其中的若干串联电容器组成，瓷套内充满保持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境以保持油压，电容分压可用作耦合电容器连接载波装置。中压变压器由装在密封油箱内的变压器，补偿电抗器和阻尼装置组成，油箱顶部的空间充氮。一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。由于电容式电压互感器的非线性阻抗和固有的电容有时会在电容式电压互感器内引起铁磁谐振，因而用阻尼装置抑制谐振，阻尼装置由电阻和电抗器组成，跨接在二次绕组上，正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已经饱和了只剩电阻负载，使振荡能量很快被降低。



  电容式电压互感器的主要参数及性能

1.2.1额定电压及精度等级

额定一次电压（KV）	35/	66/	110/	220/	330/	500/
主二次绕组额定电压（V）	100/	100/	100/	100/	100/	100/
剩余绕组额定电压（V）	100/3	100/3	100	100	100	100

1.2.2运行频率及相应精度等级

准确级次		0.2	0.5	3.0	3P	6P
工作条件	频率（%）	99~101			96~102
	电压（%）	80~120			5~f
	负载（%）	25~100
	负载功率因数	0.8（滞后）
变比误差（%）		±0.2	±0.5	±3.0	±3.0	±6.0
相角差（分）		±10	±20		±120	±120

注：表中f的值为：(1)中性点有效接地系统：f=150

   (2) 中性点非有效接地系统：f=190

1.2.3主要电气性能

1.2.3.1产品能在1.2U_N下长期运行，能在1.5U_N下运行30S（中性点有效接地系统；或在1.9U_N下运行8小时（中性点非有效接地系统）。

1.2.3.2电容分压器的电容允许偏差-5%~+5%，分压比的允许偏差±5%。

1.2.3.3电容分压器的介质损失角正切值tgδ≤0.10%，局部放电量不超过5PC，CVT整体局放不超过10PC。

1.2.3.4CVT的中间变压器绕组联接为：I/I/I/I-12-12-12(3个二次绕组)

    I/I/I-12-12(2个二次绕组)

1.2.3.5CVT对地杂散电容小于（300+0.05C_N）pF,杂电导不超过50 _US；

1.2.3.6铁磁谐振

   由于电容式电压互感器是由非线性电感和电容器组成的，在某些条件下，如操作冲击过电压、雷电冲击过电压或二次回路存在间歇性短路现象时，它自身可能产生铁磁谐振。为了抑制电磁谐振，在CVT的二次侧接有阻尼器，保护型CVT采用电阻型阻尼器，其他型号的CVT采用速饱和阻尼器，速饱和阻尼器由速饱和电抗器和电阻串联而成。铁磁谐振中产生的各种过电压在使中间变压器饱和前，首先使阻尼器饱和，从而将谐振过电压的能量消耗在阻尼器是，达到消谐目的。本公司的电容式电压互感器在0~1.5U_N下或0~1.95U_N下能完全满足GB/T4703及IEC186所规定的铁磁谐振的要求。

1.2.3.7

    瞬间响应定义为CVT的一次侧短路后，在一个周波后，其二次电压的残贸分量。本公司生产的CVT其瞬间变响应指标为：一次侧短路后一个周波内二次侧剩余电压可降至端路前电压峰值的5%以下。

该产品用于交流电力系统中，接到线与地之间，为测量，保护和控制装置提供单相低压电，产品符合GB4703标准。
