1、并联电容器成套装置的简介

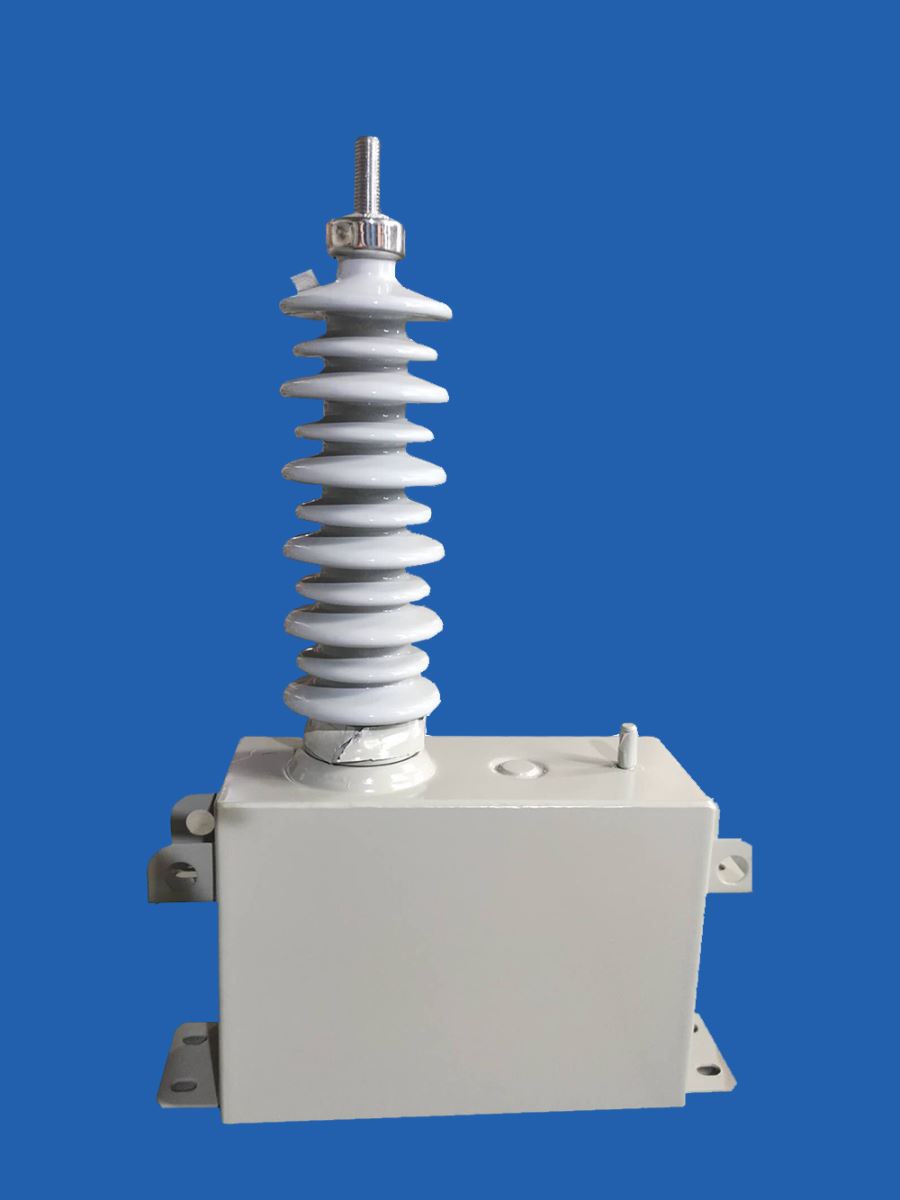

并联电容器成套装置主要用于6KV、10KV、35KV等工频电力系统进行无功补偿，提高功率因数，改善电压质量，降低线路损耗，充分发挥发电、供电设备的效率。由于该产品采用框架结构，安排维护方便，可靠性高，运行费用少，电容器的成套布置灵活多样，根据场地及保证绝缘的情况下，用户可选择布置方式。成套装置由并联高压电容器、串联电抗器、氧化锌避雷器及记录仪、放电线圈、隔离开关、接地刀闸、支柱绝缘子 、连接母排、安装支架、围栏等附件组成。

电容器装置主要性能

1.2.1   技术参数和性能要求

a）绝缘水平。

装置的一次电路的各相之间及相与地之间、二次电路与地之间应能承受表3规定的耐受电压。工频耐受电压施加的时间为1min（当需海拔修正时，在技术规范专用部分列出）。

表3　绝　缘　水　平 （kV）

装置额定电压	一次电路		二次电路工频耐受电压（方均根值）
	工频耐受电压 （方均根值）	冲击耐受电压 （峰值）
10	42	75	3

b）过负荷能力

（1）稳态过电流：装置应能在方均根值不超过1.1×1.30I_N的电流下连续运行。

（2）稳态过电压：电容器组的连续运行电压为1.05U_CN，且能在表4所规定的稳态过电压下运行相应的时间。







表4  稳态过电压

工频过电压	最大持续时间	说 明
1.10UCN	长期	指长期工作电压的最高值不超过1.1倍，而且24h中不超过8h
1.15UCN	每24h中30min	系统电压的调整和波动
1.20UCN	5min	轻荷载时电压升高
1.30UCN	1min

c）操作过电压耐受

应耐受合闸时可能产生的第一个峰值为2倍施加电压（方均根值），持续时间不大于1/2周期的操作过电压。

d）温升

对于构架式电容器成套装置，其母线及主电路中各连接处的温升应不超过50K，各电器设备的温升应不超过各自的规定。

e）耐受短路电流能力

主回路中的电器设备、连接线及机械结构应能耐受短路电流和电容器极间短路放电电流的作用，而不产生热的和机械的损伤及明显的变形。

装置的额定短路耐受电流满足接入系统处最大短路电流值。

f）涌流

装置应能将投入电容器组时产生的涌流限值在电容组额定电流的20倍以下。

g）最小电气间隙

户外装置的带电体间、带电体与接地体间的最小电气间隙可按表5推荐的数值选用，并应满足绝缘试验要求。

表5　户外装置的最小电气间隙 （mm）

相关位置	电力系统标称电压
	10kV
带电部分与接地部分之间 网状遮栏向上延伸线距地2.5m处与遮栏上方带电部分之间	200
不同相的带电部分之间 断路器和隔离开关的断口两侧引线带电部分之间	200
设备运输时，其外廓至无遮栏带电部分之间 交叉的不同时停电检修的无遮栏带电部分之间 栅状遮栏至绝缘体和带电部分之间	950
网状遮栏至带电部分之间	300
无遮栏裸导体至地面之间 无遮栏裸导体至建筑物、构筑物顶部之间	2700
平行的不同时停电检修的无遮栏带电部分之间 带电部分与建筑物、构筑物的边沿部分之间	2200

1.2.2  布置和安装

a）装置包括设备：电容器，串联电抗器，放电线圈，避雷器，隔离开关和接地开关，支柱绝缘子等。

b）避雷器置于电容器组首端与地之间。

c）构架式装置的结构件应具备通用性与互换性。装置布置合理紧凑和进线方向正确，运行维护方便,装置布置有利于更换损坏产品。

d）放在绝缘平台上的放电线圈应采用无二次绕组的产品。

e）电容器至电容器组横联线之间必须采用软连接，不得将电容器的套管直接做支撑使用。

f）电器和导体选择：电器和导体选择应符合GB 50227的有关规定要求。

g）装置的布置和安装应符合GB 50227的有关规定要求。构架式装置的电容器按层布置，构架应有足够强度和防腐措施。

h）采用干式空心电抗器时，其周围金属构件（含接地线）不得构成环路。

i）其他性能满足：GB 50227、GB/T 11024、DL/T 604、DL/T 628标准要求。
